18661361773
蓄水池防滲膜若出現(xiàn)破損，會導致池水滲漏，影響蓄水功能，長期還可能引發(fā)地基沉降。需先準確判斷破損類型與程度，再按規(guī)范技巧修復，才能快速止損，恢復防滲效果，避免問題擴大。
一、先判破損類型：明確修復方向
1. 輕度破損（小孔洞、淺劃痕）
破損面積小，多由尖銳雜物（如石子、工具碎片）劃傷、養(yǎng)殖生物（若蓄水池兼養(yǎng)殖）輕微刮擦導致，未傷及膜材深層結構，暫時無明顯滲漏，但長期易受水體侵蝕擴大。
2. 中度破損（局部撕裂、邊緣開裂）
破損呈長條狀或不規(guī)則狀，多因施工后地基微沉降、膜材過度拉伸，或清淤時機械（如耙子、小型挖掘機）意外撞擊導致，已出現(xiàn)局部滲漏，需及時修復避免破損延伸。
3. 重度破損（大面積破損、多層撕裂）
破損范圍大，膜材出現(xiàn)貫穿性開裂或多層撕裂，多由極端天氣（如強風掀起膜材拉扯斷裂）、重物碾壓（如違規(guī)堆放設備），或長期老化未維護引發(fā)，已嚴重影響防滲，需緊急處理甚至局部更換。
二、分程度修復：不同破損用對方法
1. 輕度破損：補丁修復法
預處理：先排水至破損區(qū)域露出，用軟毛刷清理破損處及周邊 30cm 范圍的泥沙、藻類，再用酒精擦拭去除油污，確保表面干燥潔凈（潮濕會影響?zhàn)ず匣蚝附有Ч?/span>
修復操作：裁剪與膜材同材質、同厚度的補?。ㄑa丁面積需比破損區(qū)域大，確保完全覆蓋），若破損處平整，可涂抹專用 HDPE 膜黏合劑（均勻涂抹補丁與破損區(qū)域接觸面），貼合后用重物（如沙袋）壓實 24 小時；若破損處有輕微弧度，建議用擠壓焊槍沿補丁邊緣焊接，焊縫寬度需達標，確保無滲漏。
2. 中度破損：焊接加固法
預處理：排水后清理破損區(qū)域，切除破損邊緣的毛糙部分（避免修復后受力不均），若破損處有褶皺，需展平膜材并臨時固定（用沙袋壓?。_保修復面平整。
修復操作：對長條狀撕裂，先沿撕裂方向裁剪同材質的膜材條（寬度需覆蓋撕裂處兩側），用雙軌熱熔焊機沿膜材條兩側焊接（形成雙焊縫，增強密封性）；對焊縫邊緣開裂，需先清理開裂處的氧化層（用砂紙輕磨），再用擠壓焊槍補焊，補焊區(qū)域需超出開裂范圍 5cm 以上，焊接后用手觸摸焊縫，確保無冰涼區(qū)域（說明熔合充分）。
3. 重度破損：局部更換法
預處理：徹底排空池水，清理破損區(qū)域的殘餌、淤泥，檢查周邊膜材是否有老化或隱性破損（若有需一并納入更換范圍），標記更換邊界（確保新膜材與舊膜材搭接寬度足夠）。

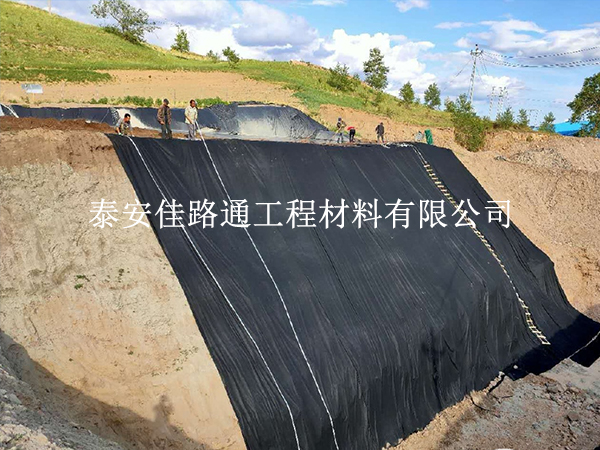

更換操作：切除破損膜材，清理地基（確保平整、無雜物，若地基有凹陷需用細土找平），鋪設與舊膜材同規(guī)格的新膜材，新膜材與舊膜材的搭接邊需用雙軌熱熔焊機焊接（搭接寬度按設計要求），拐角或銜接處用擠壓焊槍補強；焊接完成后，用真空檢測儀檢測密封性（負壓保壓無下降為合格），防止修復后滲漏。
三、修復后驗收：確保無隱患
1. 外觀檢查
修復完成后，目視檢查補丁或新膜材貼合是否平整，無褶皺、無空鼓；焊縫表面連續(xù)均勻，無氣泡、斷焊，固定點（若有）牢固無松動。
2. 密封性測試
輕度、中度修復區(qū)域：可在修復處噴灑少量清水，觀察 24 小時，若周邊無滲水痕跡、無濕潤區(qū)域，說明密封合格。
重度修復（局部更換）區(qū)域：需注水至正常水位的 1/3，保持 2-3 天，觀察水位是否下降，同時檢查池底、池壁（修復區(qū)域周邊）是否有滲水點，無異常即可恢復正常蓄水。
四、預防措施：減少破損再次出現(xiàn)
定期檢查：每季度排水檢查一次膜材表面，重點查看池底角落、邊坡與池底銜接處（易堆積雜物、受力集中），及時清理尖銳雜物，發(fā)現(xiàn)微小破損立即修復。
規(guī)范操作：清淤、檢修時，禁止使用尖銳工具直接接觸膜材，可鋪墊橡膠墊或木板；禁止在蓄水池周邊違規(guī)堆放重物，避免機械碾壓膜材。
加強防護：若蓄水池露天，可在膜材保護層（如細砂、素土）上覆蓋遮陽網(wǎng)，減緩老化；邊坡區(qū)域可增設防護欄，防止外界物體撞擊膜材。
蓄水池防滲膜破損修復的核心是 “早發(fā)現(xiàn)、分程度、規(guī)范修”，輕度破損及時補丁修復，中度破損焊接加固，重度破損局部更換，可最大程度降低滲漏風險。修復后做好驗收與日常防護，能有效延長膜材使用壽命，保障蓄水池穩(wěn)定運行。若對破損修復的具體操作（如焊接參數(shù)設置）有疑問，可在評論區(qū)交流探討。
